ProtoBuf 入门教程

在网络通信和通用数据交换等应用场景中经常使用的技术是 JSON 或 XML,本教程介绍另外一个数据交换的协议的工具ProtoBuf。

快速入门

简介

protocol buffers (ProtoBuf)是一种语言无关、平台无关、可扩展的序列化结构数据的方法,它可用于(数据)通信协议、数据存储等。

Protocol Buffers 是一种灵活,高效,自动化机制的结构数据序列化方法-可类比 XML,但是比 XML 更小(3 ~ 10倍)、更快(20 ~ 100倍)、更为简单。

json\xml都是基于文本格式,protobuf是二进制格式。

你可以通过 ProtoBuf 定义数据结构,然后通过 ProtoBuf 工具生成各种语言版本的数据结构类库,用于操作 ProtoBuf 协议数据

本教程介绍的是最新的protobuf proto3版本的语法。

使用ProtoBuf的例子

创建 .proto 文件,定义数据结构

使用 ProtoBuf ,首先需要通过 ProtoBuf 语法定义数据结构(消息),这些定义好的数据结构保存在.proto为后缀的文件中。

例子:

文件名: response.proto

// 指定protobuf的版本,proto3是最新的语法版本
syntax = "proto3";

// 定义数据结构,message 你可以想象成java的class,c语言中的struct
message Response {
  string data = 1;   // 定义一个string类型的字段,字段名字为data, 序号为1
  int32 status = 2;   // 定义一个int32类型的字段,字段名字为status, 序号为2
}

说明:proto文件中,字段后面的序号,不能重复,定义了就不能修改,可以理解成字段的唯一ID。

安装ProtoBuf编译器

protobuf的github发布地址: https://github.com/protocolbuffers/protobuf/releases

protobuf的编译器叫protoc,在上面的网址中找到最新版本的安装包,下载安装。

这里下载的是:protoc-3.9.1-win64.zip , windows 64位系统版本的编译器,下载后,解压到你想要的安装目录即可。

提示:安装完成后,将 [protoc安装目录]/bin 路径添加到PATH环境变量中

打开cmd,命令窗口执行protoc命令,没有报错的话,就已经安装成功。

将.proto文件,编译成指定语言类库

protoc编译器支持将proto文件编译成多种语言版本的代码,我们这里以java为例。

切换到proto文件所在的目录, 执行下面命令

protoc --java_out=. response.proto

然后在当前目录生成了一个ResponseOuterClass.java的java类文件,这个就是我们刚才用protobuf语法定义的数据结构对应的java类文件,通过这个类文件我们就可以操作定义的数据结构。

在代码中使用ProtoBuf对数据进行序列化和反序列化

因为上面的例子使用的是java, 我们先导入protobuf的基础类库。

maven:

<dependency>
            <groupId>com.google.protobuf</groupId>
            <artifactId>protobuf-java</artifactId>
            <version>3.9.1</version>
</dependency>

使用ProtoBuf的例子。

ResponseOuterClass.Response.Builder builder = ResponseOuterClass.Response.newBuilder();
// 设置字段值
builder.setData("hello www.tizi365.com");
builder.setStatus(200);

 ResponseOuterClass.Response response = builder.build();
 // 将数据根据protobuf格式,转化为字节数组
 byte[] byteArray  = response.toByteArray();

// 反序列化,二进制数据
try {
    ResponseOuterClass.Response newResponse = ResponseOuterClass.Response.parseFrom(byteArray);
    System.out.println(newResponse.getData());
    System.out.println(newResponse.getStatus());
} catch (Exception e) {
 }

消息(message),在protobuf中指的就是我们要定义的数据结构。

定义消息

语法

syntax = "proto3";

message 消息名 {
    消息体
}

syntax关键词定义使用的是proto3语法版本,如果没有指定默认使用的是proto2。

message关键词,标记开始定义一个消息,消息体,用于定义各种字段类型。

提示: protobuf消息定义的语法结构,跟我们平时接触的各种语言的类定义,非常相似。

例子:

syntax = "proto3";

message SearchRequest {
  string query = 1;
  int32 page_number = 2;
  int32 result_per_page = 3;
}

定义了一个SearchRequest消息,这个消息有3个字段,query是字符串类型,page_number和result_per_page是int32类型。

提示:我们通常将protobuf消息定义保存在.proto为后缀的文件中。

字段类型

支持多种数据类型,例如:string、int32、double、float等等,下一章节会有详细的讲解。

分配标识号

通过前面的例子,在消息定义中,每个字段后面都有一个唯一的数字,这个就是标识号。

这些标识号是用来在消息的二进制格式中识别各个字段的,一旦开始使用就不能够再改变,每个消息内唯一即可,不同的消息定义可以拥有相同的标识号。

注意:[1,15]之内的标识号在编码的时候会占用一个字节。[16,2047]之内的标识号则占用2个字节。所以应该为那些频繁出现的消息元素保留 [1,15]之内的标识号。切记:要为将来有可能添加的、频繁出现的字段预留一些标识号。

保留标识号(Reserved)
如果你想保留一些标识号,留给以后用,可以使用下面语法:

message Foo {
  reserved 2, 15, 9 to 11; // 保留2,15,9到11这些标识号
}

如果使用了这些保留的标识号,protocol buffer编译器会输出警告信息。

注释

往.proto文件添加注释,支持C/C++/java风格的双斜杠(//) 语法格式。

例子:

// 定义SearchRequest消息
message SearchRequest {
  string query = 1;
  int32 page_number = 2;  // 页码
  int32 result_per_page = 3;  // 分页大小
}

为消息定义包

我们也可以为消息定义包。

例子:

package foo.bar;
message Open { ... }

定义了一个包:foo.bar

选项

下面是一些常用的选项:

  • java_package
    单独为java定义包名字。
  • java_outer_classname
    单独为java定义,protobuf编译器生成的类名。

将消息编译成各种语言版本的类库

编译器命令格式:

protoc [OPTION] PROTO_FILES

OPTION是命令的选项, PROTO_FILES是我们要编译的proto消息定义文件,支持多个。

常用的OPTION选项:

  --cpp_out=OUT_DIR           指定代码生成目录,生成 C++ 代码
  --csharp_out=OUT_DIR        指定代码生成目录,生成 C# 代码
  --java_out=OUT_DIR          指定代码生成目录,生成 java 代码
  --js_out=OUT_DIR            指定代码生成目录,生成 javascript 代码
  --objc_out=OUT_DIR          指定代码生成目录,生成 Objective C 代码
  --php_out=OUT_DIR           指定代码生成目录,生成 php 代码
  --python_out=OUT_DIR        指定代码生成目录,生成 python 代码
  --ruby_out=OUT_DIR          指定代码生成目录,生成 ruby 代码

例子:

protoc --java_out=. demo.proto

在当前目录导出java版本的代码,编译demo.proto消息。

有些语言需要单独安装插件才能编译proto,例如golang

安装go语言的protoc编译器插件
go get -u github.com/golang/protobuf/protoc-gen-go

注意: 安装go语言插件后,需要将 $GOPATH/bin 路径加入到PATH环境变量中。

编译成go语言版本

protoc --go_out=. helloworld.proto

数据类型

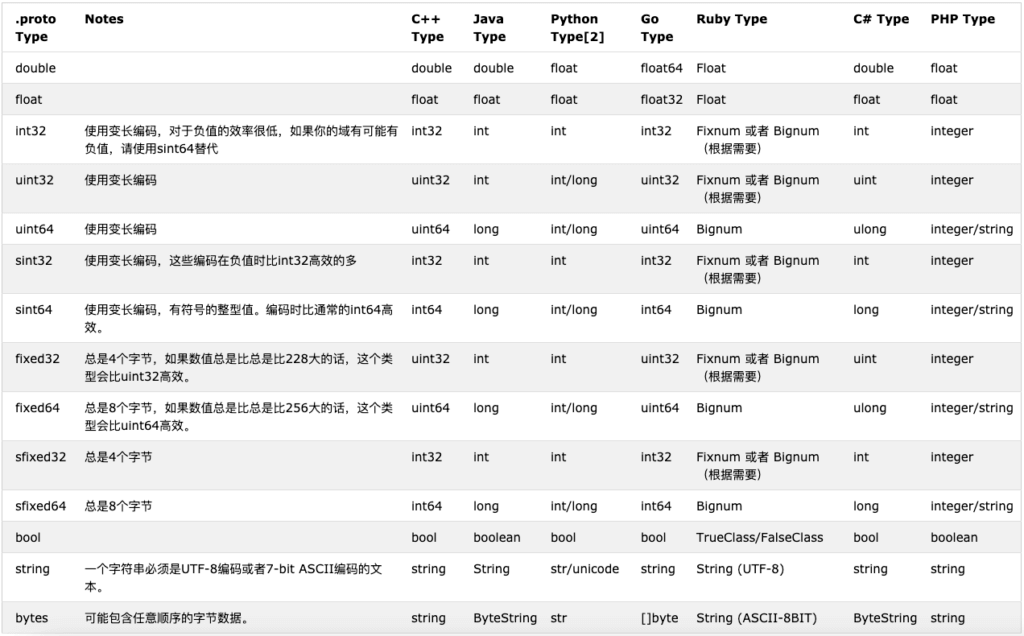

Protobuf定义了一套基本数据类型,下表罗列出了protobuf类型和其他语言类型的映射表。

ProtoBuf 入门教程

来自:https://www.tizi365.com/archives/374.html

枚举类型

当需要定义一个消息类型的时候,可能想为一个字段指定“预定义值序列”中的一个值,这时候可以通过枚举实现。

例子:

syntax = "proto3";//指定版本信息,不指定会报错

enum PhoneType //枚举消息类型,使用enum关键词定义,一个电话类型的枚举类型
{
    MOBILE = 0; //proto3版本中,首成员必须为0,成员不应有相同的值
    HOME = 1;
    WORK = 2;
}

// 定义一个电话消息
message PhoneNumber
{
    string number = 1; // 电话号码字段
    PhoneType type = 2; // 电话类型字段,电话类型使用PhoneType枚举类型
}

数组类型

在protobuf消息中定义数组类型,是通过在字段前面增加repeated关键词实现,标记当前字段是一个数组。

整数数组的例子:

message Msg {
  // 只要使用repeated标记类型定义,就表示数组类型。
  repeated int32 arrays = 1;
}

字符串数组

message Msg {
  repeated string names = 1;
}

消息嵌套

我们在各种语言开发中类的定义是可以互相嵌套的,也可以使用其他类作为自己的成员属性类型。

在protobuf中同样支持消息嵌套,可以在一个消息中嵌套另外一个消息,字段类型可以是另外一个消息类型。

引用其他消息类型的用法

// 定义Result消息
message Result {
  string url = 1;
  string title = 2;
  repeated string snippets = 3; // 字符串数组类型
}

// 定义SearchResponse消息
message SearchResponse {
  // 引用上面定义的Result消息类型,作为results字段的类型
  repeated Result results = 1; // repeated关键词标记,说明results字段是一个数组
}

消息嵌套

类似类嵌套一样,消息也可以嵌套。

例子:

message SearchResponse {
  // 嵌套消息定义
  message Result {
    string url = 1;
    string title = 2;
    repeated string snippets = 3;
  }
  // 引用嵌套的消息定义
  repeated Result results = 1;
}

import导入其他proto文件定义的消息

我们在开发一个项目的时候通常有很多消息定义,都写在一个proto文件,不方便维护,通常会将消息定义写在不同的proto文件中,在需要的时候可以通过import导入其他proto文件定义的消息。

例子:

保存文件: result.proto

syntax = "proto3";
// Result消息定义
message Result {
  string url = 1;
  string title = 2;
  repeated string snippets = 3; // 字符串数组类型
}

保存文件: search_response.proto

syntax = "proto3";
// 导入Result消息定义
import "result.proto";

// 定义SearchResponse消息
message SearchResponse {
  // 使用导入的Result消息
  repeated Result results = 1;
}

map类型

protocol buffers支持map类型定义。

map语法

map<key_type, value_type> map_field = N;

key_type可以是任何整数或字符串类型(除浮点类型和字节之外的任何标量类型)。请注意,枚举不是有效的key_type

value_type 可以是除另一个映射之外的任何类型。

map的例子

syntax = "proto3";
message Product
{
    string name = 1; // 商品名
    // 定义一个k/v类型,key是string类型,value也是string类型
    map<string, string> attrs = 2; // 商品属性,键值对
}

Map 字段不能使用repeated关键字修饰。

Golang 如何使用ProtoBuf

在go语言中,如何是用protobuf对数据进行序列化和反序列化。

安装protoc-gen-go

安装针对go语言的编译器插件。

go get -u github.com/golang/protobuf/protoc-gen-go

安装好了之后, 在$GOPATH/bin下面会找到protoc-gen-go,编译器插件,将$GOPATH/bin路径添加到PATH环境变量中。

安装protobuf包

使用protobuf需要先安装对应的包。

go get -u github.com/golang/protobuf

定义proto消息

例子:

文件名:score_server/score_info.proto

syntax = "proto3";

package score_server;


// 基本的积分消息
message base_score_info_t{
	int32       win_count = 1;                  // 玩家胜局局数
    int32       lose_count = 2;                 // 玩家负局局数
    int32       exception_count = 3;            // 玩家异常局局数
    int32       kill_count = 4;                 // 总人头数
    int32       death_count = 5;                // 总死亡数
    int32       assist_count = 6;               // 总总助攻数
    int64       rating = 7;                     // 评价积分
}

编译proto文件,生成go代码

cd score_server
protoc --go_out=. score_info.proto

测试代码

package main

import (
	"fmt"
        // 导入protobuf依赖包
	"github.com/golang/protobuf/proto"
       // 导入我们刚才生成的go代码所在的包,注意你们自己的项目路径,可能跟本例子不一样
	"demo/score_server"
)

func main() {
        // 初始化消息
	score_info := &score_server.BaseScoreInfoT{}
	score_info.WinCount = 10
	score_info.LoseCount = 1
	score_info.ExceptionCount = 2
	score_info.KillCount = 2
	score_info.DeathCount = 1
	score_info.AssistCount = 3
	score_info.Rating = 120

	// 以字符串的形式打印消息
	fmt.Println(score_info.String())

	// encode, 转换成二进制数据
	data, err := proto.Marshal(score_info)
	if err != nil {
		panic(err)
	}

	// decode, 将二进制数据转换成struct对象
	new_score_info := score_server.BaseScoreInfoT{}
	err = proto.Unmarshal(data, &new_score_info)
	if err != nil {
		panic(err)
	}

	// 以字符串的形式打印消息
	fmt.Println(new_score_info.String())
}

本文为转载文章,贵在分享,版权归原作者及原出处所有,如涉及版权等问题,请及时与我联系。
原文出处:一架梯子,一头程序猿,仰望星空!
原文链接:https://www.tizi365.com/archives/386.html
