Protobuf 终极教程 (Go语言版本)

Protocol Buffer (简称Protobuf) 是Google出品的性能优异、跨语言、跨平台的序列化库。

历史

2001年初,Protobuf首先在Google内部创建, 我们把它称之为 proto1,一直以来在Google的内部使用,其中也不断的演化,根据使用者的需求也添加很多新的功能,一些内部库依赖它。几乎每个Google的开发者都会使用到它。

Google开始开源它的内部项目时,因为依赖的关系,所以他们决定首先把Protobuf开源出去。 proto1在演化的过程中有些混乱,所以Protobuf的开发者重写了Protobuf的实现,保留了proto1的大部分设计,以及proto1的很多的想法。但是开源的proto2不依赖任何的Google的库,代码也相当的清晰。2008年7月7日,Protobuf开始公布出来。

Protobuf公布出来也得到了大家的广泛的关注, 逐步地也得到了大家的认可,很多项目也采用Protobuf进行消息的通讯,还有基于Protobuf的微服务框架GRPC。在使用的过程中,大家也提出了很多的意见和建议,Protobuf也在演化,于2016年推出了Proto3。 Proto3简化了proto2的开发,提高了开发的效能,但是也带来了版本不兼容的问题。

目前Protobuf的稳定版本是3.9.2,于2019年9月23日发布。由于很多公司很早的就采用了Protobuf,所以很多项目还在使用proto2协议,目前是proto2和proto3同时在使用的状态。

Protocol Buffer名称来自于初期一个主要的类的名称ProtocolBuffer

Google当前并没有Protobuf的相关专利,所以不必担心侵权的问题。

序列化

序列化(serialization、marshalling)的过程是指将数据结构或者对象的状态转换成可以存储(比如文件、内存)或者传输的格式(比如网络)。反向操作就是反序列化(deserialization、unmarshalling)的过程。

1987年曾经的Sun Microsystems发布了XDR。

二十世纪九十年代后期,XML开始流行,它是一种人类易读的基于文本的编码方式,易于阅读和理解,但是失去了紧凑的基于字节流的编码的优势。

JSON是一种更轻量级的基于文本的编码方式,经常用在client/server端的通讯中。

YAML类似JSON,新的特性更强大,更适合人类阅读,也更紧凑。

还有苹果系统的property list。

除了上面这些和Protobuf,还有许许多多的序列化格式,比如Thrift、Avro、BSON、CBOR、MessagePack, 还有很多非跨语言的编码格式。项目gosercomp对比了各种go的序列化库,包括序列化和反序列的性能,以及序列化后的数据大小。总体来说Protobuf序列化和反序列的性能都是比较高的,编码后的数据大小也不错。

Protobuf支持很多语言,比如C++、C#、Dart、Go、Java、Python、Rust等,同时也是跨平台的,所以得到了广泛的应用。

Protobuf包含序列化格式的定义、各种语言的库以及一个IDL编译器。正常情况下你需要定义proto文件,然后使用IDL编译器编译成你需要的语言。

proto教程

鉴于官方推荐新代码采用proto3,这个教程主要介绍proto3的开发。官方建议新项目采用proto3,老项目因为兼容性的问题继续使用proto2,并且会长时间的支持proto2。

proto3的改变

官方的发布日志中列举了proto3的改变

  • 移除了原始值字段的出现逻辑。
  • 移除了required字段
  • 移除了缺省值
  • 移除了unknown字段 (3.5中又加上了)
  • 移除了扩展,使用Any代替
  • 修复了未知的枚举值的语义
  • 添加了map类型
  • 添加了一些标准类似,比如time、动态数据的呈现
  • 可以使用JSON编码代替二进制proto编码

一个简单的例子

首先让我们看一个简单的例子simple.proto:

第一行指定protobuf的版本,这里是以proto3格式定义。你还可以指定为proto2。如果没有指定,默认以proto2格式定义。

它定义了一个message类型: SearchRequest, 它包含三个字段querypage_numberresult_per_page,它会被protoc编译成不同的编程语言的相应对象,比如Java中的class、Go中的struct等。

字段是以[ "repeated" ] type fieldName "=" fieldNumber [ "[" fieldOptions "]" ] ";"格式定义的。这个例子是一个简单的例子,采用了type fieldName "=" fieldNumber格式定义的。

比如第一个字段query, 首先是它的类型string,其次是字段的名称,然后是等号=, 之后是字段的序号,然后是分号。

复杂的结构,前面可以定义为repeated, 序号之后可以定义一些可选项。

这是普通的字段定义,当然还有一些复杂的一些字段定义,比如OneofMapReservedenum定义,下一节我们再详细讲。

在当前的目录下执行protoc -I=. -I/usr/local/include -I=$(GOPATH)/src --go_out=. simple.proto, 可以将这个proto编译成Go的代码,因为这里我们使用了go_out输出格式。

-I指定protoc的搜索import的proto的文件夹。在MacOS操作系统中protobuf把一些扩展的proto放在了/usr/local/include对应的文件夹中,一些第三方的Go库放在了gopath对应的包下,所以这里都把它们加上了。对于这个简单的例子,实际是不需要的。

cpp_out用来生成C++代码,java_out产生Java代码,python_out产生python代码,类似地还有csharp_outobjc_outruby_outphp_out等参数。

一些第三方的插件也会定义自己的输出插件,比如gofast_out使用gogo库生成代码, rust_out产生rust代码。

生成的代码我们指定放在本地文件夹中(--go_out=.)。

生成的数据结构如下,它还包括一些辅助方法以及GetXXXX读取字段的方法。

proto3 格式

版本定义

首先我们会定义proto的版本。

引入其它proto文件

比较少使用的是publicweak关键字。默认情况下weak引入的文件允许不存在(missing),只为了google内部使用。public具有传递性,如果你在文件中通过public引入第三方的proto文件,那么引入你这个文件同时也会引入第三方的proto。

我们一般忽略publicweak关键字,这两个关键字也没有在规范中详细进行介绍。

package

定义proto的包名,包名可以避免对message 类型之间的名字冲突,同名的Message可以通过package进行区分。

在没有为特定语言定义option xxx_package的时候,它还可以用来生成特定语言的包名,比如Java package, go package。

option

option可以用在proto的scope中,或者message、enum、service的定义中。
可以是Protobuf定义的option,或者自定义的option。

option的定义格式是"option" optionName "=" constant ";",比如:

一些Protobuf定义的option:

  • java_package
  • java_multiple_files
  • java_outer_classname
  • optimize_for
  • cc_enable_arenas
  • objc_class_prefix
  • deprecated

自定义的例子:

普通字段

前面讲过,普通字段的格式为field = [ "repeated" ] type fieldName "=" fieldNumber [ "[" fieldOptions "]" ] ";"

repeated允许字段重复,对于Go语言来说,它会编译成数组(slice of type)类型的格式。

其中类型可以是以下几种类型:

  • 数字类型: double、float、int32、int64、uint32、uint64、sint32、sint64: 存储长度可变的浮点数、整数、无符号整数和有符号整数
  • 存储固定大小的数字类型:fixed32、fixed64、sfixed32、sfixed64: 存储空间固定
  • 布尔类型: bool
  • 字符串: string
  • bytes: 字节数组
  • messageType: 消息类型
  • enumType:枚举类型

字段名、消息名、枚举类型名、map名、服务名等名称首字母必须是字母类型,然后可以是字母、数字或者下划线_。

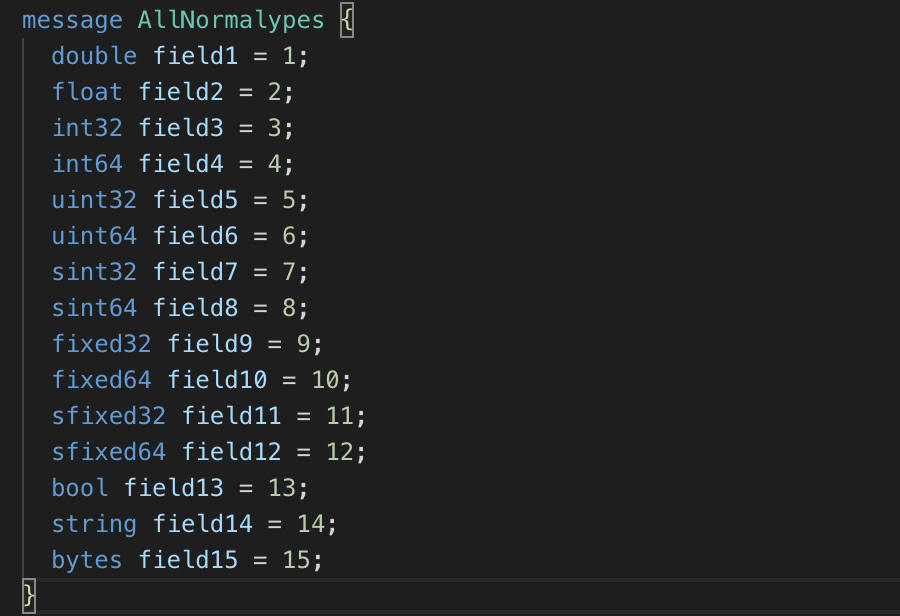

下面是一个包含各种类型(Scalar Value Types)的proto文件。

Protobuf 终极教程 (Go语言版本)

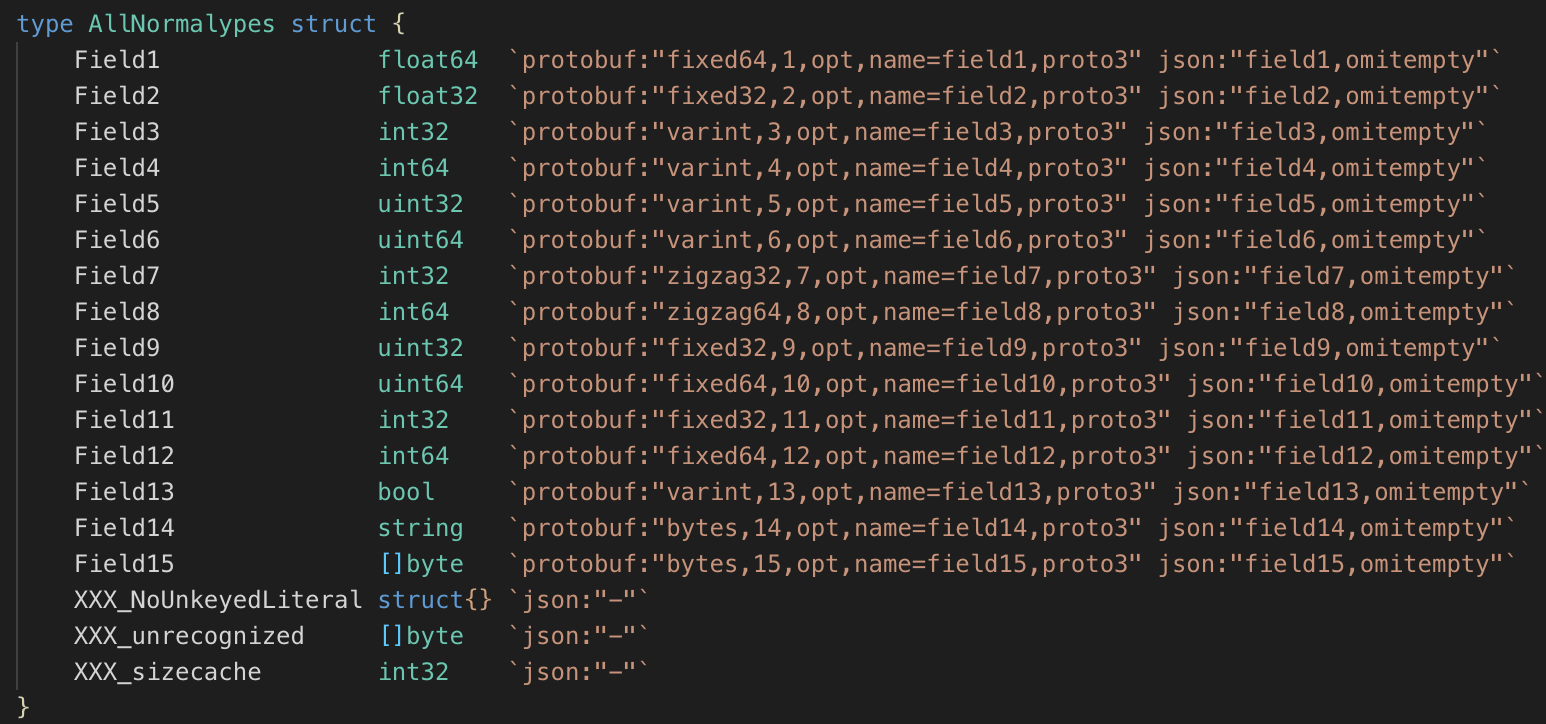

编译成Go文件:protoc -I=. -I/usr/local/include -I=$(GOPATH)/src --go_out=. types.proto

Protobuf 终极教程 (Go语言版本)

proto类型和各语言的对应关系可以参考文档:Scalar Value Types

同一个message的每个字段都有唯一一个编号,并且建议终生这个编号都不要改变。

Oneof

如果你有一组字段,同时最多允许这一组中的一个字段出现,就可以使用Oneof定义这一组字段,这有点Union的意思,但是Oneof允许你设置零各值。

因为proto3没有办法区分正常的值是否是设置了还是取得缺省值(比如int64类型字段,如果它的值是0,你无法判断数据是否包含这个字段,因为0几可能是数据中设置的值,也可能是这个字段的零值),所以你可以通过Oneof取得这个功能,因为Oneof有判断字段是否设置的功能。

oneof字段不能同时使用repeated

map类型

map类型需要设置键和值的类型,格式是"map" "<" keyType "," type ">" mapName "=" fieldNumber [ "[" fieldOptions "]"

比如:

map字段不能同时使用repeated

Reserved

Reserved可以用来指明此message不使用某些字段,也就是忽略这些字段。

可以通过字段编号范围或者字段名称指定保留的字段:

声明保留的字段你就不要再定义了,否则编译的时候会出错。

枚举类型

枚举类型也是常用的一种类型,它限定字段的值只能取某个特定的值,比如星期类型只能取周一到周日七个值。

注意枚举类型的定义采用C++ scoping规则,也就是枚举值是枚举类型的兄弟类型,而不是子类型,所以避免在同一个package定义重名的枚举字段。

虽然产生的Go代码会给产生的类型加上前缀,但是proto的定义还是需要避免重名(把上面的STARTED2改成STARTED试试)。

如果设置allow_alias,允许字段编号重复,RUNNINGSTARTED的别名。

枚举的常量必须是一个32比特的整数,从效率的角度考虑,不推荐采用负数。

第一个枚举值必须是0,而且必须定义。

你也可以把枚举类型定义到message中:

对于无法识别的枚举值,不同的语言有不同的处理。对于Go语言来说,因为枚举类型以int32来表示,所以对应的值依然用int32解析出来,只不过没有对应的枚举值而已。这种情况还是会存在的,比如proto有改动,或者代码强行设置了一个未知的枚举值。

使用其它类型

你也可以使用其它message类型作为字段的类型值。因为前面在介绍字段的类型的时候说了,类型可以是消息类型和枚举类型,枚举类型如上所示,而消息类型如下所示:

如果要使用的类型在其它proto文件中定义,你需要使用import把对应的文件引入进来。

嵌套类型

嵌套类型就是消息类型里面定义了消息类型:

如果Result不需要共用,只被SearchResponse使用,可以采用这种定义方式, 如果你需要在外部使用这个类型,其实你也可以使用,但是不如把这个内部的消息类型定义抽取出来,除非你有很特别的含义:

未知类型

未知类型是指数据的格式符合Protobuf的定义,但是数据中的某个/某些字段解析器无法识别的字段类型。一般发生在proto文件有变化,新旧数据不一致的情况导致。

proto3最开始对于不能识别的数据就丢弃掉了,但是自3.5 版本后重新引入了未知字段,以匹配proto2的行为。

Any

Any字段允许你处理嵌套数据,并不需要它的proto定义。一个Any以bytes呈现序列化的消息,并且包含一个URL作为这个类型的唯一标识和元数据。

为了使用Any类型,你需要引入google/protobuf/any.proto

Any类型用来替换proto2中的扩展。

更新消息类型

有时候你不得不修改正在使用的proto文件,比如为类型增加一个字段,protobuf支持这种修改而不影响已有的服务,不过你需要遵循一定的规则:

  • 不要改变已有字段的字段编号
  • 当你增加一个新的字段的时候,老系统序列化后的数据依然可以被你的新的格式所解析,只不过你需要处理新加字段的缺省值。 老系统也能解析你信息的值,新加字段只不过被丢弃了
  • 字段也可以被移除,但是建议你Reserved这个字段,避免将来会使用这个字段
  • int32, uint32, int64, uint64 和 bool类型都是兼容的
  • sint32 和 sint64兼容,但是不和其它整数类型兼容
  • string 和 bytes兼容,如果 bytes 是合法的UTF-8 bytes的话
  • 嵌入类型和bytes兼容,如果bytes包含一个消息的编码版本的话
  • fixed32和sfixed32, fixed64和sfixed64
  • enum和int32, uint32, int64, uint64格式兼容
  • 把单一一个值改变成一个新的oneof类型的一个成员是安全和二进制兼容的。把一组字段变成一个新的oneof字段也是安全的,如果你确保这一组字段最多只会设置一个。把一个字段移动到一个已存在的oneof字段是不安全的

其它

如果没有Any类型,序列化后的数据是没有类型的元数据信息的。这也意味着序列化的包和序列化后的包可以不一样,只要保证数据格式的定义兼容即可。

还可以通过Protobuf定义grpc服务,不过这个教程不涉及这一方面的介绍。

Well-Known类型

除了我们前面介绍的基本类型、Any、还有省略未介绍的Service相关的类型外,还有一些大家常见的类型,Protobuf也提供了定义,比如TimestampDuration。这里我们看看如何使用它。

Protobuf提供了github.com/golang/protobuf/ptypes/timestamp.Timestampgithub.com/golang/protobuf/ptypes/duration.Duration两种扩展类型,用来表示时间,并提供了和标准库time.Time和 time.Duration的转换函数。

你可以在你的proto中需要时间戳和duration的地方使用这两个类型,而不是使用标准库的time.Timetime.Duration,因为标注库的类型没有提供protobuf序列化反序列化的功能,你需要额外处理,所以不如直接使用Protobuf提供的对应类型(下一节gogo库提供了对标准库的支持,稍候再讲)。

同时,它还是以指针的方式定义字段,这也意味着我们我们可以分别反序列化的时候,可以区分对应字段是否在数据中存在。

编码

首先,我们先了解varint方法。varint方法是一种使用变长方式表示整数的方法,可以使用一个或者多个字节来表示小整数和大整数,数越小,使用的字节数越少。

varint表示的字节中,除了最后一个字节,前面的字节都有一个bit来表示还有字节需要处理,这个标记叫做most significant bit (msb) set。低位放在前面。

比如1表示为0000 0001。最高位0表示这是最后一个字节了,只用一个字节就可以表示。

数字300表示为1010 1100 0000 0010, 两个字节来表示。每个字节高位去掉即可: 010 1100 000 0010,反转000 0010 010 1100,去掉前面的0,也就是100101100, 2^8 + 2^5 + 2^3 + 2^2= 256+32+8+4=300。

Go标准库encoding/binary有对varint处理方法

事实上。Protobuf是编码的键值对,其中键用varint来表示,其中后三位代表wire type。

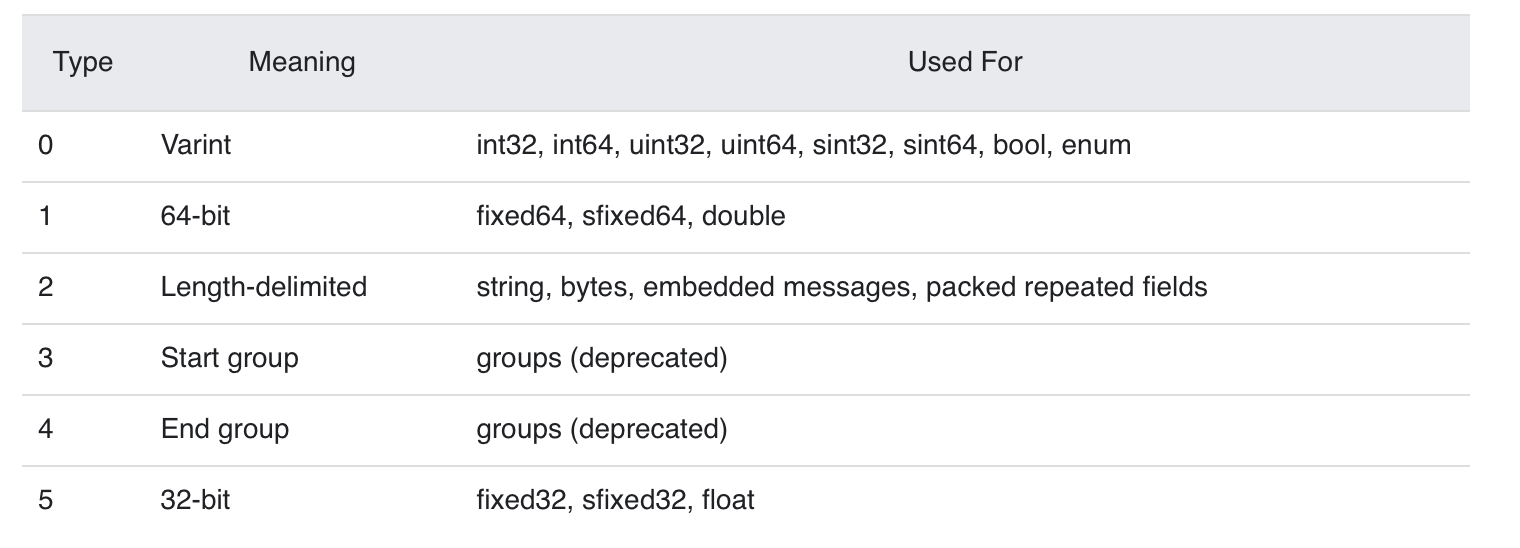

Protobuf只定义了6种wire类型。

Protobuf 终极教程 (Go语言版本)

对于字段比较少(2^4=16)情况,使用一个字节就可以表示key。

我们以一个简单的例子,看看Protobuf是如何进行编码的。

这个例子的proto定义文件为:

它定义了Persion这个message,包含三个字段,分别是string, int32和string类型,其中第三个字段允许重复。

定义一个实例:

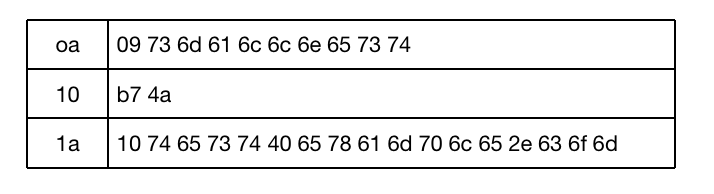

编码后是一个32字节的数据:

Protobuf 终极教程 (Go语言版本)

第一个字段的类型是字符串(wire type是2), 字段编号是1 (00000001), 字段编号左移三位再加上wiretype就是0a(00001010)。

Protobuf 终极教程 (Go语言版本)

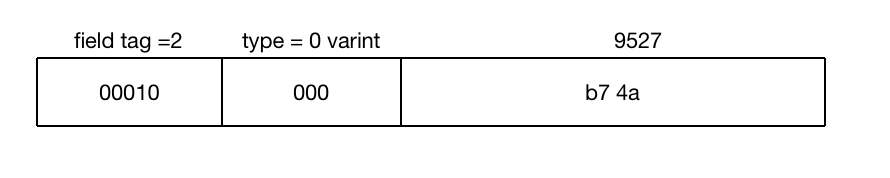

第二个字段的类型是int32(wire type是0), 字段编号是2 (00000010), 字段编号左移三位再加上wiretype就是10(00010000)。

Protobuf 终极教程 (Go语言版本)

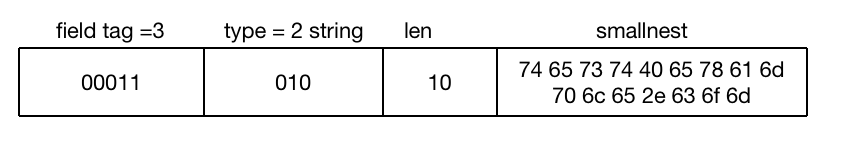

第三个字段的类型是字符串(wire type是2), 字段编号是3 (00000011), 字段编号左移三位再加上wiretype就是1a(00011010)。

Protobuf 终极教程 (Go语言版本)

为了更有效的处理sint32sint64, Protobuf采用ZigZag编码

对于固定长度的数字,采用小端序的方式编码(little-endian byte order)。

字符串处理key之外,还需要一个varint记录其长度,然后是UTF-8的字符串值。

嵌入的message和bytes、string一样。

Proto3中对数字类型的repeated字段采用pack处理方式,同一个repeated元素共享同一个key,之后是字段的整体字节长度,然后是各个元素。因为数字类型天生具有可区分性,不需要额外的分隔符进行区分。

gogo库

虽然官方库golang/protobu提供了对Protobuf的支持,但是使用最多还是第三方实现的库gogo/protobuf

gogo库基于官方库开发,增加了很多的功能,包括:

  • 快速的序列化和反序列化
  • 更规范的Go数据结构
  • goprotobuf兼容
  • 可选择的产生一些辅助方法,减少使用中的代码输入
  • 可以选择产生测试代码和benchmark代码
  • 其它序列化格式

比如etcd、k8s、dgraph、docker swarmkit都使用它。

基于速度和定制化的考虑,gogo有三种产生代码的方式

  • gofast: 速度优先,不支持其它gogoprotobuf extensions。
  • gogofastgogofastergogoslick: 更快的速度、更多的产生代码

gogofast类似gofast,但是会导入gogoprotobuf.
gogofaster类似gogofast, 不会产生XXX_unrecognized指针字段,可以减少垃圾回收时间。
gogoslick类似gogofaster,但是可以增加一些额外的方法gostringequal等等。

  • protoc-gen-gogo: 最快的速度,最多的可定制化

你可以通过扩展定制序列化: 扩展.

gogo同样支持grpc: protoc --gofast_out=plugins=grpc:. my.proto, 但是本文不涉及这方面的介绍。

gogo提供了非常多的option, 以便在产生代码的时候进行更多的控制。这里有一个全面的介绍:extensions,主要包含一些生成快速序列化反序列化的代码的可选项、生成更规范的Go数据结构的可选项、Goprotobuf兼容的可选项,一些产生辅助方法的可选项、产生测试代码和benchmark的可选项,还可以增加jsontag。

这些可选项既然可以在message、enum中定义,控制单个message的生成方式,也可以在proto file scope中定义,控制这个文件中所有的message和enum的生成方式。如果是文件中定义可选项,可选项后面加_all下划线, 例如:

  • marshaler_all
  • sizer_all
  • protosizer_all
  • unmarshaler_all
  • unsafe_marshaler_all
  • unsafe_unmarshaler_all
  • stable_marshaler_all
  • goproto_enum_prefix_all
  • goproto_getters_all
  • goproto_stringer_all
  • goproto_enum_stringer_all
  • ……

经常有网友问,标准库中的time.Time增加进行protobuf序列化?有建议采用unixtime, 使用int64表示。但是如果你使用gogo库,问题迎刃而解,因为它可以为标准库的time.Time和time.Duration生成定制的序列化反序列化方法。你直接使用标准库的类型即可。

下面是一个比较全面的扩展类型的proto的定义,增加了很多gogo的特别控制。运行protoc -I=. -I=$(GOPATH)/src --gogo_out=. example.proto会产生对应的代码以及测试和benchmark代码,你可以运行测试一下,以便更好的了解gogo库的威力。
